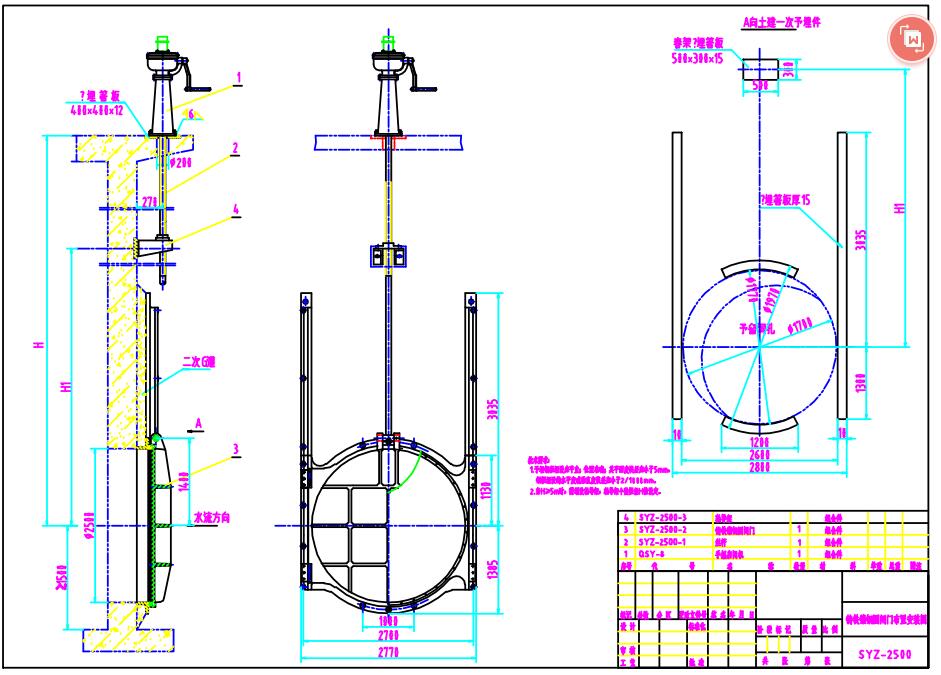

SYZ2500铸铁圆闸门安装图纸下载

SYZ2500铸铁圆闸门安装图纸下载 ，我们提供DWG图纸下载查阅，CAD软件可查阅。

点击下载 SYZ-2500铸铁镶铜圆闸门.rar

SYZ2500铸铁圆闸门安装事宜:

1、按预埋图中的要求预留闸门及启闭机安装位置.

2、用吊铅锤直线方法预埋预埋件，保证其表面和垂直度为1.5~3‰范围内。

3、用螺栓将门框、导轨固定在预埋件上。

4、当螺杆细长比(提升杆长度/螺杆外径)4H/d>200时应设置轴导架，轴导架距闸门吊耳距离应大于闸门最大开启度。
