SYZ1000铸铁圆闸门安装图纸下载

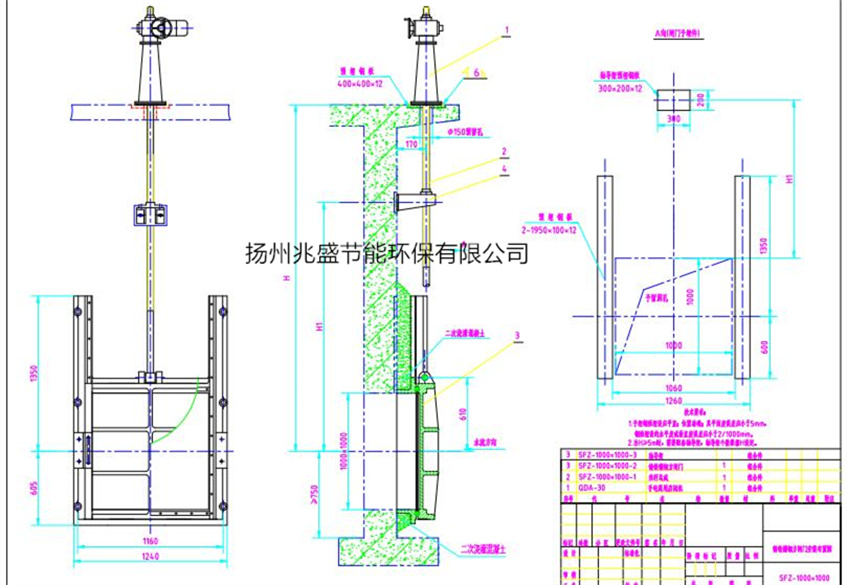

SYZ1000铸铁方闸门安装图纸下载 ，我们提供DWG图纸下载查阅，CAD软件可查阅。

图纸下载：SYZ-1000铸铁镶铜圆闸门.rar

SYZ1000铸铁方闸门安装机电一体化要求

　　电动装置控制及保护功能的电气一、二次元件均在装置内部安装，采用一体化结构。闸门生产厂应参见相应构筑物或渠道内闸门启闭机控制原理图进行接线。机电一体化要求：

　　a、控制方式位置选择开关（机旁控制、远程控制两个位置）；

　　b、信号灯4个（开闸门过力矩、关闸门过力矩、电机过热、电机缺相）；

　　c、就地开度指示；

　　d、就地开启、关闭、停止按钮、转换按钮；

　　e、具有过载、缺相、电机超温、机械过力矩保护；

　　f、电动装置提供无源接点信号如下（220V、5A）

　　闸门综合故障信号一对；

　　位置信号一对；

　　开闸门信号一对，关闸门信号一对；

　　开闸门到位信号一对，关闸门到位信号一对；

　　电动装置能接入远控开闸及关闸命令各一对（该远控命令为自保接点）。
