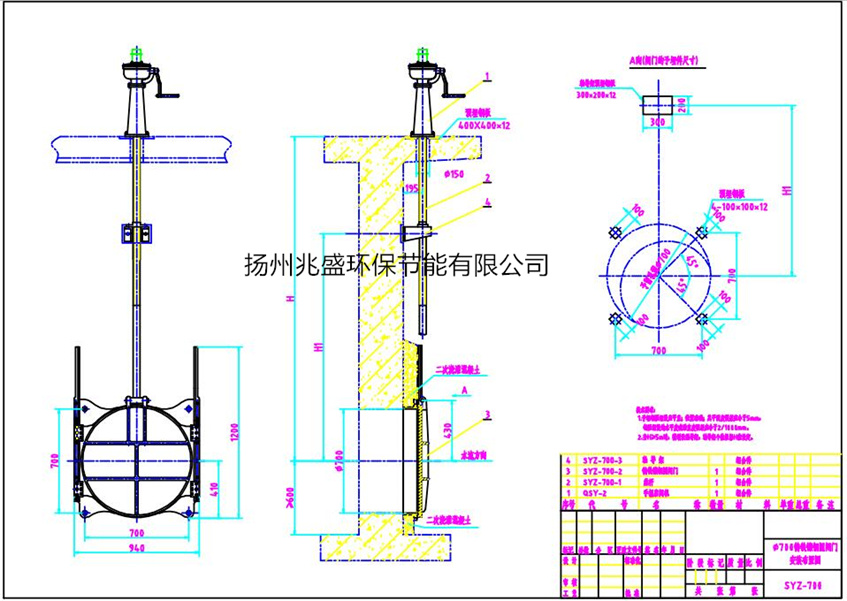

SYZ700铸铁方闸门安装图纸下载 ，我们提供DWG图纸下载查阅，CAD软件可查阅。
点击查看:
SYZ-700铸铁镶铜圆闸门.rar
DN700铸铁方闸门安装精度检测表
序号 | 检测项目名称（mm） | 投标书要求精度（mm） | 投标人承诺精度（mm） | 使用的检测工具及精度等级 |
1 | 支铰大梁两端差 | ＜0.5 | ＜0.5 | 标准长度量具、经纬仪 |
2 | 钢梁中心的里程、高程 | ±1.5 | ±1.5 | 标准长度量具、经纬仪、水准仪 |
3 | 钢梁中心对孔口中心线距离 | ±1.5 | ±1.5 | 标准长度量具、经纬仪 |
4 | 底槛里程、高程、对孔口中心 | ±5.0 | ±5.0 | 标准长度量具、经纬仪、水准仪 |
5 | 门楣里程 | +2 -1 | +2 -1 | 标准长度量具、经纬仪、水准仪 |
6 | 门楣中心至底槛面的距离h | ±3 | ±3 | 标准长度量具、经纬仪、水准仪 |
7 | 侧止水对孔口中心线b | ±2 | ±2 | 标准长度量具、经纬仪 |
8 | 侧轮导板 | +3 -2 | +3 -2 | 标准长度量具 |
