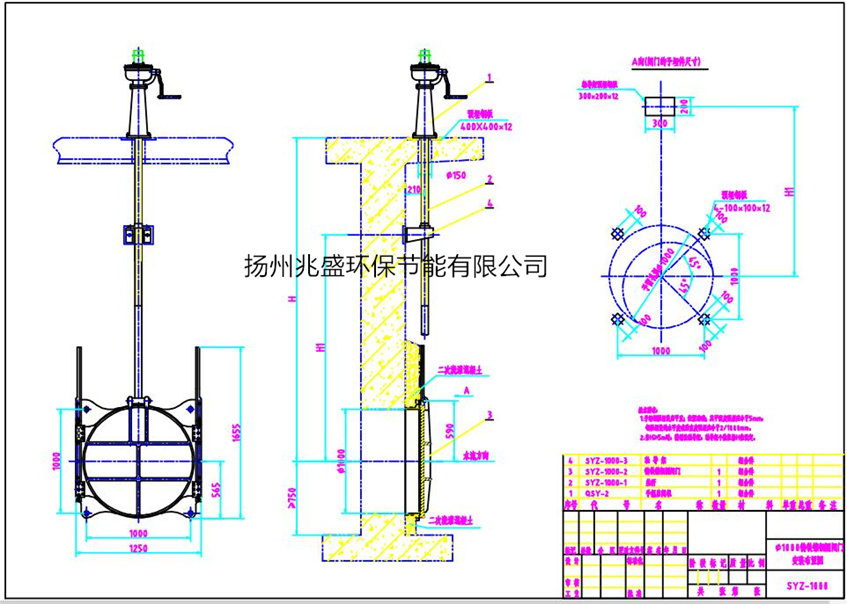

SFZ1000铸铁方闸门安装图纸下载

SFZ1000铸铁方闸门安装图纸下载 ，我们提供DWG图纸下载查阅，CAD软件可查阅。

点击下载：SFZ-1000x1000铸铁镶铜方闸门.rar

SFZ1000铸铁方闸门安装要点说明：

　　1、 SYZ、SFZ型将闸门的门框埋入部分插进预留孔洞，用斜块垫平、校正、使闸门导轨与铅垂线重合,其偏差应小于1/500,然后将门盖插入门框,进行二次浇灌,待混凝土养护后,用地脚螺栓将闸门框紧固，若门框为法兰联接则调正后紧固联接螺栓,注意在门框法兰面与土建墙壁之间应加垫密封垫。

　　2、 AYZ型暗杆闸门的安装,在门框法兰与预埋管道法兰间垫入密封垫,调整闸门角度位置,使闸门中心线保持铅垂后,紧固联接螺栓。

　　3、 安装轴导架以及启闭装置,将丝杆穿入启闭机,注意使启闭机中心、丝杆轴心、闸门对称中心必须在一条铅垂线上。

　　4、 调整丝杆中心后,将启闭机底板与预埋钢板焊固,然后逐一固定各轴导架。

　　5、 检查闸门密封情况,如有渗漏现象,可将门框两侧的压紧楔块作适当调整, 直至达到理想的密封效果为止。

　　6、 在闸门的安装过程中,应对青铜密封面做好保护,不得损坏。
