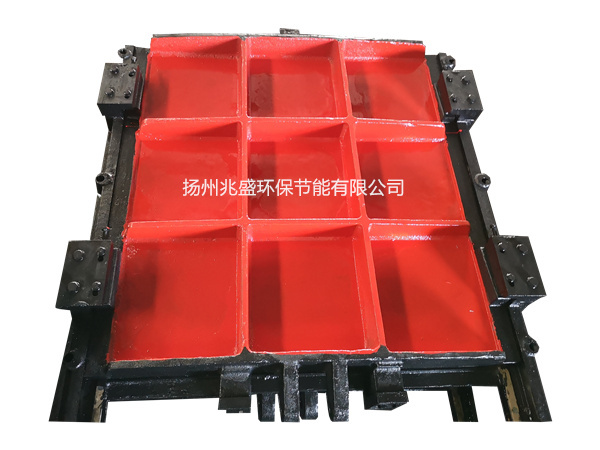

　　⑴江苏扬州铸铁闸门门体为整体铸造的方形平板，并在迎水面自带“＃”字形的加强筋，加强筋的数量视闸门规格大小而定，门体平面精加工并带有镶铜条的槽，以便镶入青铜密封面，门体两侧精加工与门框侧槽配合，形成上下滑轨，门体上端自带有吊耳，门体、门框、导轨选用球墨铸铁。

　　⑵门框采用优质铸铁材料经浇铸加工，就门框断面尺寸及结构形式而言，其抗拉、抗压、抗剪强度的安全系数为5，门框两侧自带导槽，精加工之后作门体升降的轨道。门框平面经立车精加工并分别加工一道面，以便镶入青铜密封面。

　　导轨左右对称布置用螺栓及定位销与门框二侧端部连接（对中小口径的闸门，其导轨可与门框浇注成一体），导轨采用优质铸铁材料，在最大工作压力下其抗拉、抗压、抗剪强度的安全系数为5，导轨的长度一般为闸门全开启高度的2/3，闸门密封面，铜合金，楔块：铜合金 ，紧固件、传动螺杆选用304不锈钢

　　⑶ 楔紧装置：为达到闸门的止水效果，闸门两侧设置楔块。楔块用锡青铜制成，用螺栓分别与门体和门框上的楔座固定，楔座铣成长孔，便于楔块的调整。楔紧副两楔紧面的粗糙度不大于3.2µm，当闸门的某一处止水效果不好时可局部调整楔块，当门体未关到位时或已到位而楔块尚未楔紧时，需调整全部楔块。

　　⑷ 闸门的密封由侧向与底部、顶部四面组成，四周密封采用门框矩形或圆形铜合金密封条紧密贴合门板的结构形式，利用门体关闭时与之接触达到密封效果，在结构设计上保证整体密封良好。密封条采用铜合金经精密加工，密封条便于安装和更换。

　　门板和门框的密封面采用轧制或挤压的铜合金条制成并经精密加工牢固地安装在经加工的门框及门板的槽中（密封座分别镶在经机加工的闸框和闸板上，用与密封座相同材料制作的沉头螺钉紧固，螺钉头部与密封座工作面一起精加工，其表面粗糙度不大于3.2μm），以保证在门框与门板的使用期间保持原位、不变形、不松动。

　　扬州闸门门框和门板上经加工的凹槽在安装密封条之前涂一层防水粘接剂，以保证水密性。密封工作表面无划痕、裂纹和气孔等缺陷。闸门设置有可以调节的楔紧装置和强制密封装置，保证闸门关闭时，闸板与闸框的密封面紧密接触，闸框密封座与闸板密封座间隙小于0.1mm，闸板与闸框导向槽间隙小于1.6mm。密封座采用铜合金精密加工。

　　⑸ 丝杆由圆钢制成梯形螺纹，其精度达到7e级标准，螺纹长度比门体行程高度加长200mm，闸门处于关闭位置时，螺纹超出启闭机螺母50mm，丝杆总长度超过5000mm时，需作分段加工，其接头采用圆钢加工成内圆孔，并用圆钢铰制螺栓将丝杆和接头固定。

　　接头用固定工装加工，可与相同规格的丝杆互换配合。丝杆总长度超过4000mm时，需增设轴导架，轴导架由铸铁衬套管安装在铸铁托架上组成，铸铁托架固定在池壁上，导管与托架都可在两个方向进行调节，丝杆下部焊有圆钢销套，用销轴与门体相连。
