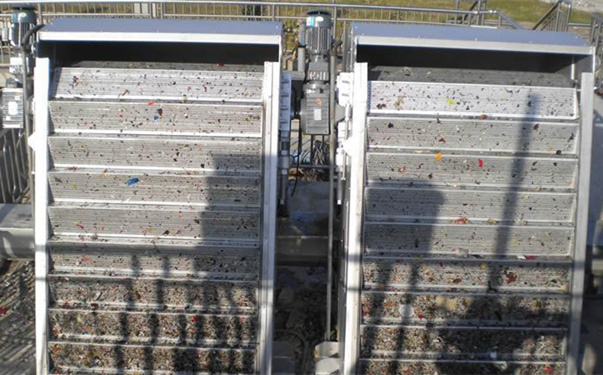

网板梯格栅清污机结构说明

网板梯格栅清污机结构说明

　　(1)驱动装置。

　　网板梯栅机的驱动装置位于机架的上部，除了传动装置外，其余均由不锈钢制成。驱动装置采用轴装式减速器，在机架的两侧设有螺旋式调节装置，用于调节传动链的张力。

　　驱动电机适用于380V/3相/50Hz的电源，保护等级为IP55，绝缘等级为f，电机额定功率比最大实际功耗大10%。带过载保护装置。传动轴的设计有足够的强度和刚度来承受弯矩和扭矩同时作用的载荷。

　　(2)机架。

　　整个格栅组件直接安装在通道上，水中的固体物质由网板串联而成的过滤带捕获，送到除污机驱动装置后方较高的位置，然后排出。同时，旋转刷进一步清洁网板。

　　网板阶梯式格栅除污器的框架是由不锈钢板和型钢焊接而成的整体刚性结构。清洗机的焊接框架是一个具有足够强度和刚度的刚性整体，在规定的水位差工况下不会发生变形。框架材料均为不锈钢，两块侧板之间有一定距离设置横撑，保证设备安全可靠运行。

　　焊接网架为刚性整体，有足够的强度和刚度，在1.0米水位差的工况下不会变形。框架两侧与格栅井之间有间隙，框架两侧用橡胶密封板防止漂浮垃圾通过。框架两侧设有安装连接轴承，通过膨胀螺栓与基础平台固定。

　　(3)牵引链和链轮。

　　用于传动的牵引链由不锈钢制成。链条有足够的截面尺寸，牵引链的断裂强度不小于最大牵引力的5倍。用于传动的牵引链轮和导向装置(非链轮)分别放置在机架两侧的上部和下部。水下导向装置形式，结构上有可靠设施，防止格栅渣等污物缠绕。导向装置是非链轮机构。

　　(4)屏风板。

　　网板由不锈钢制成，网面有规则排列的孔。网面具有通水和拦截污物的功能，台阶面可以拦截较大的污物。整个阶梯式筛网过滤带表面有足够的水通道，保证水通道面积和流量符合设计要求，污水通过格栅缝隙的流速小于1m/s..

　　(5)清洁刷子。

　　清洁刷设置在筛板返回行程的起点，由单独的减速电机驱动，并在筛板移动时帮助卸载和清洁筛板的外表面。清洁刷毛由尼龙材料制成。

　　(6)冲洗装置。

　　网板梯栅机配有喷孔冲洗装置，确保卸料后回流孔板无污物附着，彻底消除筛网堵塞。

　　电气控制:

　　筛网除污机的配套就地控制柜采用不锈钢制造。

　　筛网式阶梯格栅除污机的电气控制具有手动、自动、手动和自动切换、紧急停止、切断、报警等功能。筛网式阶梯格栅清洁器的电气控制具有过载保护功能，一旦出现故障，就会向控制中心发出报警信号。

　　用途可以清除漂浮物和纤维物质，在运行过程中可以清洁格栅渣而不堵塞水。它主要由驱动装置、机架、主动链轮、牵引链、网板和电气控制柜组成。

　　工作时，筛板由双面传动链驱动，从下到上抽取整个通道宽度内的污物，到达上部时，通过链轮的转向功能自动完成卸污工作。我公司GF型格栅除污机的结构形式和主要技术参数能够满足招标文件的要求，该设备已在山东昌邑污水处理厂和常州吴楠污水处理厂投入使用，销售网络遍布全国，市场占有率高。

　　网板阶梯式格栅清洁器清洁效果可靠，结构设计自清洁能力可靠，无污垢缠绕和粘附现象，格栅底部无污垢堆积形成死角，网板阶梯式格栅清洁器满足24小时连续运行的要求。
