铸铁闸门

本公司闸门按照国标、省标要求生产,品质有保证,做工精美,产品用料扎实,产品皮实耐用,欢迎前来咨询。

在线订购
产品详情

一、产品简介



  铸铁镶铜闸门主要用途主要表现在水流控制形式多种多样,水流的截止与疏通,水位的调节与控制、水流逆止和上清液排出等方面,水利工程建设,城市防洪、船坞、水处理工艺过程控制、市政工程建设等水域各种形式的水流控制过程,一般都需要配套水流控制设备,以实现设备检修、事故性隔离、工艺切换、工艺调节、防止倒灌等目的。



二、铸铁镶铜闸门产品图片

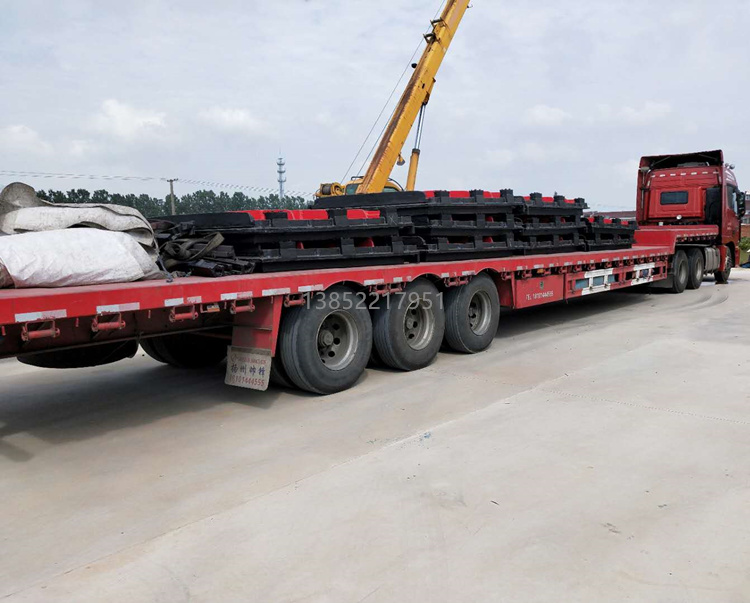

 铸铁闸门发货图

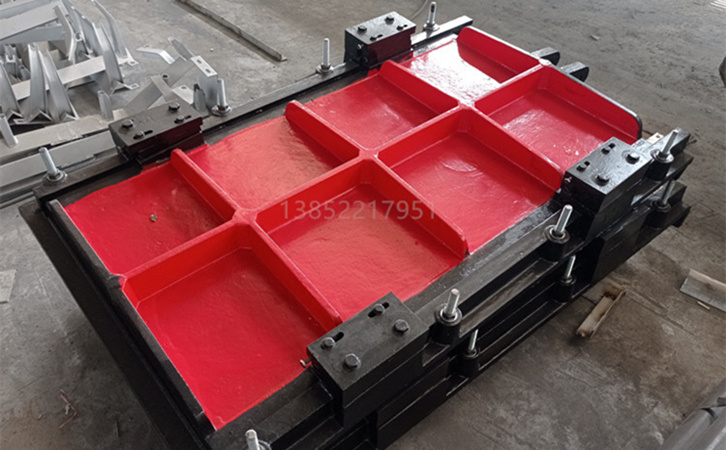

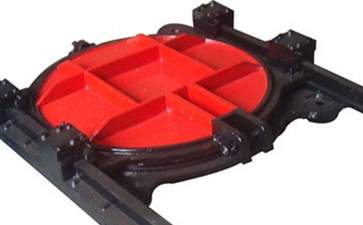

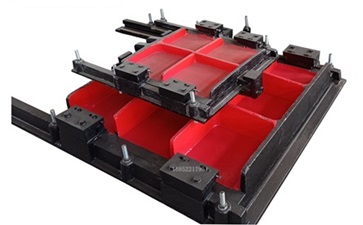

铸铁闸门产品图


三、铸铁镶铜闸门产品参数

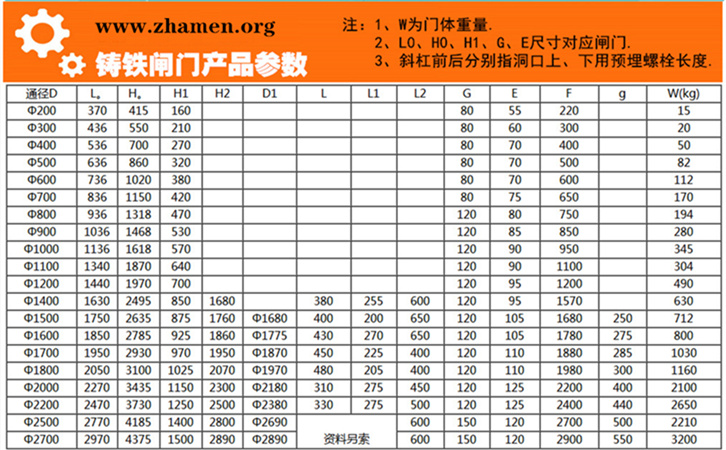

铸铁闸门参数图

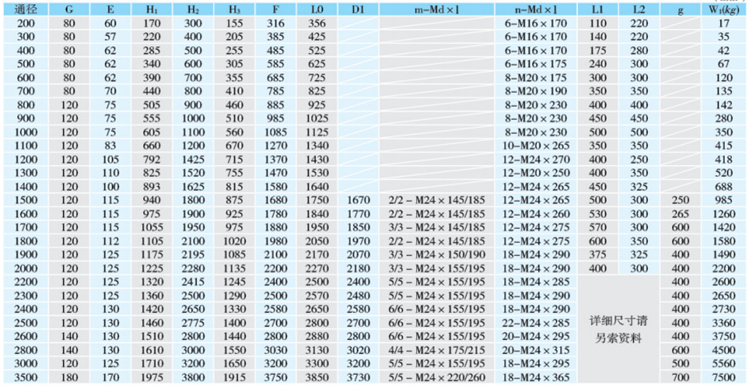

铸铁方闸门参数图



四、产品特点



  1、铸铁镶铜闸门结构强度高,耐腐蚀性好,承压能力大。



  2、密度面采用铜合金精密加工,密封性好,渗水量小。



  3、安装、调试及维护使用方便。铸铁镶铜闸门材质选型:(保质保量,质量优先)。

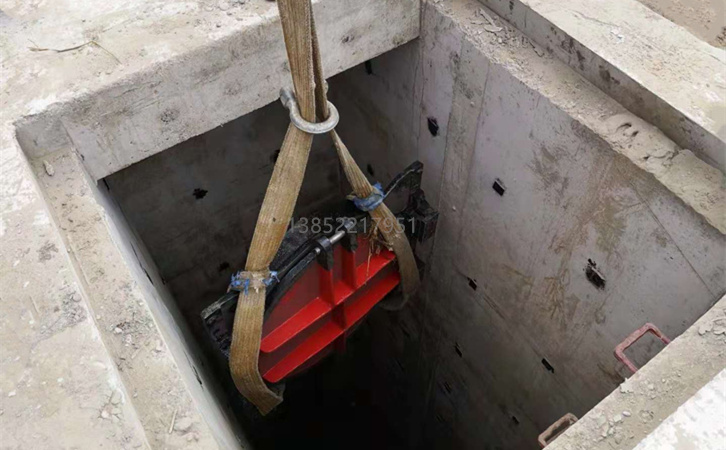

铸铁闸门安装图



五、闸门材质说明


  1、门体:球墨铸铁



  2、门框:球墨铸铁



  3、导轨:球墨铸铁



  4、楔座:球墨铸铁



  5、密封座:ZCuSn5Pb5Zn5锡铅青铜



  6、启闭机支座:HT200铸铁



  7、电控箱箱体:AISI304不锈钢



  8、传动丝杆:2Cr13不锈钢



  9、紧固件:Q235A碳钢


六、闸门选用须知



  1、订货时应对照安装及结构形式,详细注明型号、规格,双向止水闸门正反都止水。单项止水闸门只有闸门正向止水,反向不止水。



  2、样本中铸铁闸门数据对应正向承压水头10m,所有正向承压闸门的反向承压计算值为2.5m,超出压力范围均应特殊订货。



  3、门体及门框材料一般用灰铸铁制造,密封面为锡青铜,若需要球墨铸铁,不锈钢或HDPE(高密度聚乙稀)塑料, 应注明具体要求。



  4、除滑阀外,闸门配套用:启闭机、丝杆、轴导架、电控箱及所有预埋件应另外订货。



  5、暗杆闸门和滑阀主要表现在法兰尺寸和启闭形式不一样,订货时以名称作为区别,配套手轮或联接法兰均需另订。



  6、渠道用铸铁镶铜闸门(预留槽浇嵌式),应另索资料,商量订货。



  7、任何与本资料不相吻合的改动订货,订货时均需提供相应的土建资料。



  8、双吊点闸门一般用于B>2.5m,且B/A》1.5场合。

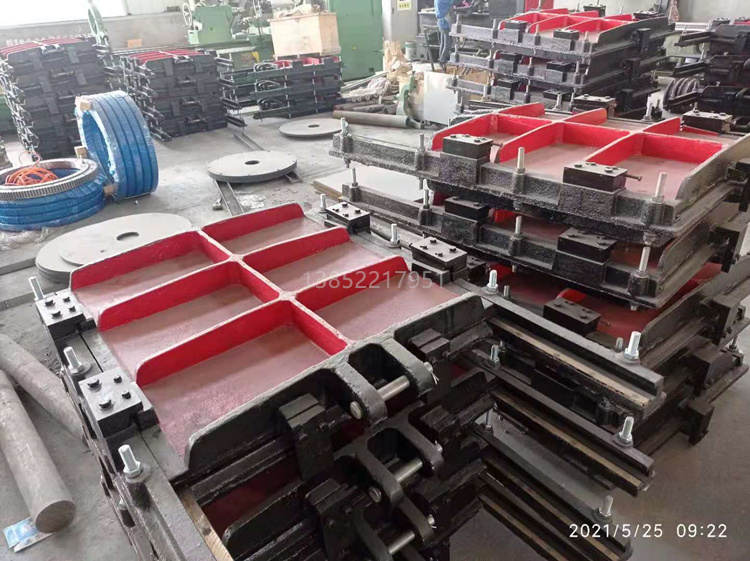

铸铁闸门工厂实拍图
