铸铁手动插板闸门

一、铸铁手动插板闸门简介

　　手动铸铁插板闸门设备安装于污水处理构筑物或连接渠道，污水、污泥管路上，作为通断水流或切换流道使用，对污水厂及泵站运行管理起着重要作用,手动铸铁插板闸门装置为成套装置，并配置启闭机座、手轮启闭机、螺杆、一体式框架、基础螺栓等有效和安全运行所必需的附件等部件组成。

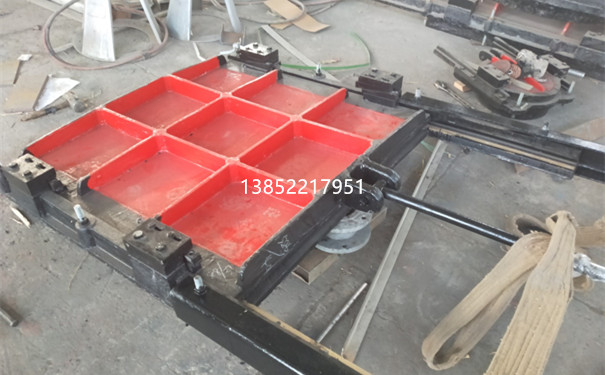

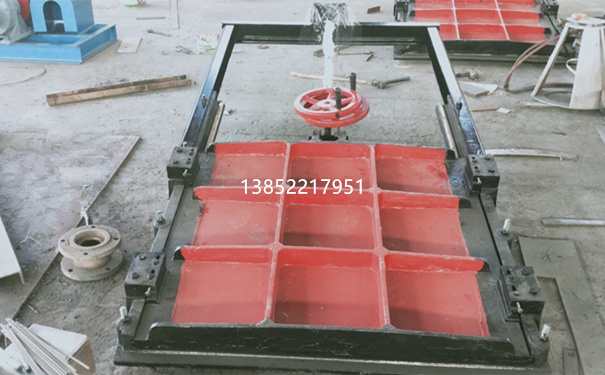

二、插板手动闸门产品图

三、插板手动闸门制造要求说明

　　手动插板闸门采用明杆式，墙式安装和金属密封的形式，采用树脂砂铸型的铸造工艺和回火炉内消除应力，浇铸成型的铸件应质地细密，无铸造缺陷。

　　门体、门框：球墨铸铁(QT500-5)

　　导轨：球墨铸铁(QT500-5)

　　楔块：球墨铸铁(QT500-5)

　　密封圈：锡铅青铜(ZcuSn5pb5Zn5)

　　传动螺杆：（AISI420）

　　紧固件：不锈钢（AISI304）

四、铸铁闸门设备的防腐

　　1、制造铸铁闸门装置的全部材料应适用于污水腐蚀环境，未经保护或非防腐性材料应按一般技术条件基本要求有关条款进行处理。

　　2、除锈达到Sa2.5级标准后，涂底漆、中间漆、面漆。

　　3、不锈钢部件加工完毕后对其表面进行酸洗钝化处理。

　　4、包装前对机加工面按GB4879标准要求做好防腐处理。

　　5、运输、安装过程中涂层破损，严格按涂装工艺进行修复，其质量水平不低于原涂层的质量水平。
