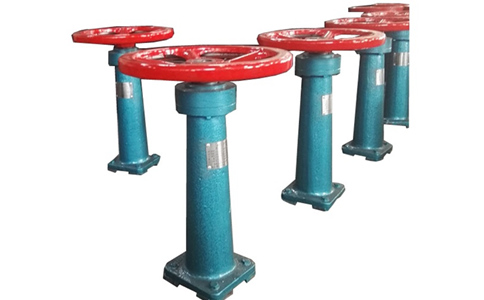

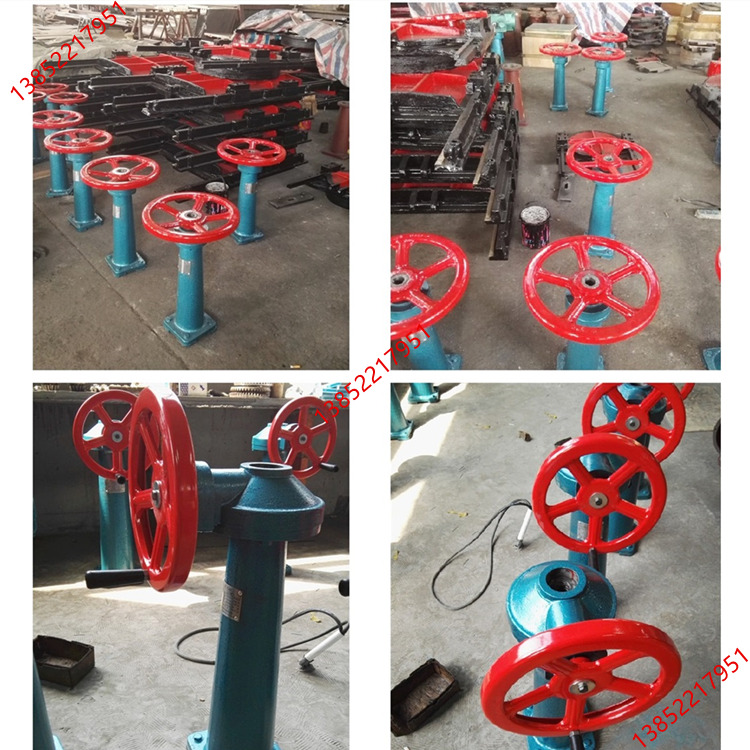

手动启闭机

在线订购
产品详情

  一、手动启闭机作用


  手动启闭机主要作为铸铁闸门、平面钢闸门、 堰门、平板格栅、阀门等产品的配套件.用来开 启或关闭这些工作对象,按吊点数量可分为单吊点和双吊点,按传输力的介质可分为液压启闭和气动启闭,按连接物分刚性启闭和柔性启闭。

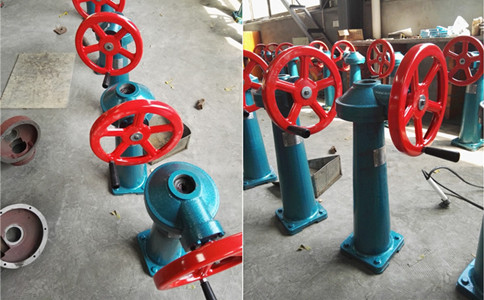

手动启闭机(图1)


  二、手动启闭机参数


启闭机型号启闭力 (KN)丝杆直径 (mm)  C(A)  重量 (KG)
QSL-3200~10Tr3232060
QSL-4000~15Tr4040090
QSL-6000~30Tr40600125
QSY-20~20Tr44450150
QSY-40~40Tr44170
QSA-80~80Tr55190


  三、手动启闭机特点



  1.手摇葫芦:重量轻,结构简单,配滑轮后可任意位置安装,有逆止机构。



  2.卷扬机:结构简单,动作灵活,经久耐用。



  3.电动葫芦:移动式结构配合自动控制可实现吊点对中,固定支架结构与卷扬机等效。



  4.螺杆启闭机:既产生开门力且也可产生闭门力,螺杆、螺母有多种材料可供选择,有力矩、行程双重保护功能;开度显示直观,电动控制形式多样化,户内、户外,防爆等各种环境可选用不同型式。



  5.速闭启闭机:可当普通启闭机使用,断电迅速关闭(约10~40s)且速度可设定,体积小且外形美观,关闭时无能源消耗。



  6.液压启闭机:传递平稳,传递力矩大。



  7.气动启闭机:传递平稳,速度快,环境污染小。



  四、启闭机订货须知



  1.根据应用场合详细注明型号、规格及工作行程(转矩型应确定转圈数)和环境要求(室内,室外,防爆等),不注明工作行程表示按启闭对象高度加150mm(转圈数=工作行程/螺杆导程),环境要求按普通户外型订货。



  2.QDA型启闭机不注明电动装置厂商表示按国产知名产品订货(正常转速1&rpm短时工作制).



  3.启闭机与本公司生产的启闭对象(闸门、堰门、泥阀等)配套,只需提供标高、水压、水压方向等参数。若单独订购启闭机,还应注明工作行程、吊点至启闭机底部距离、丝杆端部连接形式(尺寸简图),双吊点还需注明吊点间距L.



  4.丝杆材质(分碳钢、不锈钢),不注明表示按碳钢订货,速闭启闭机除外。



  5.配套电控箱一二次预埋件、机架、机座(指速闭启闭机)、平台(或称工作桥),抓落机构等,应另外订货。



  6.QDA型不需手动机构、卷扬启闭机、抓落机构、搁门器,根据用户要求提供相关资料、商量订货。
