速闭启闭机

在线订购
产品详情

  一、产品简介



  SDQA型速闭启闭机电控上电箱上可配有PLC控制,并有开度显示,可直接读出开度数值(4~20mA),开度信号可远传至集中控制室,可实现远程控制。



  二、产品部件



  SDQA型速闭启闭机主要由:电动装置、装置联结座、超载离合器、限速器 、手动制动机构简称手刹、小齿轮、主传动轴、电磁制动器(简称电刹)、中间齿轮、支座及限位开关、大齿轮、螺母、缓冲座、主丝杆及限位块、防尘罩、缓冲器、机旁电箱等组成。



  三、性能参数。


序号

名称

单位

数值

1

电源

HZ/V

50/380

2

环境温度

-20~40(电动装置)

3

相对湿度

90﹪(25℃时)

4

防护等级


IP55

1

电动装置额定转矩

N.m

450

2

最大启闭力

N

4000

3

启门速度

m/min

0.432

4

设计闭门水头

m

≤3 m

5

工作行程

m

+0.20

6

缓冲行程

m

0.20

7

电机功率

kw

1.5

8

缓冲时间

s

~1

9

闭门时间

s

15~20

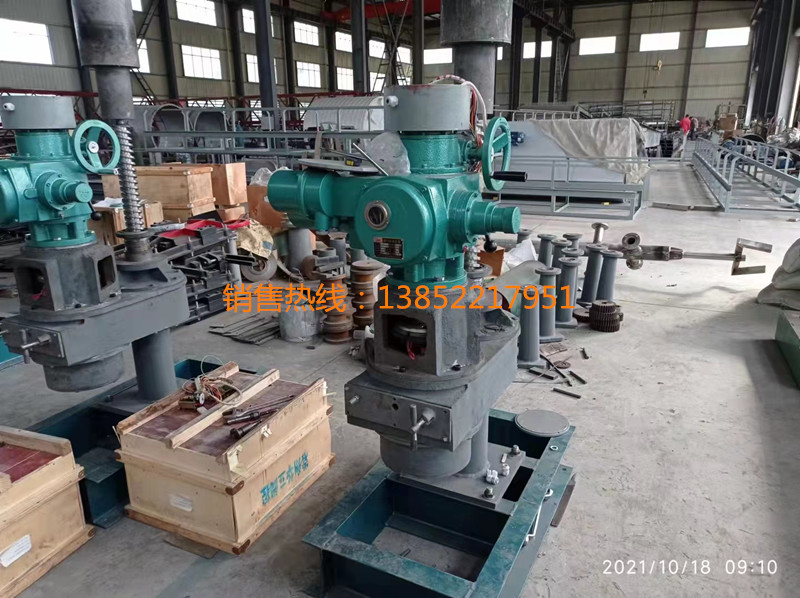

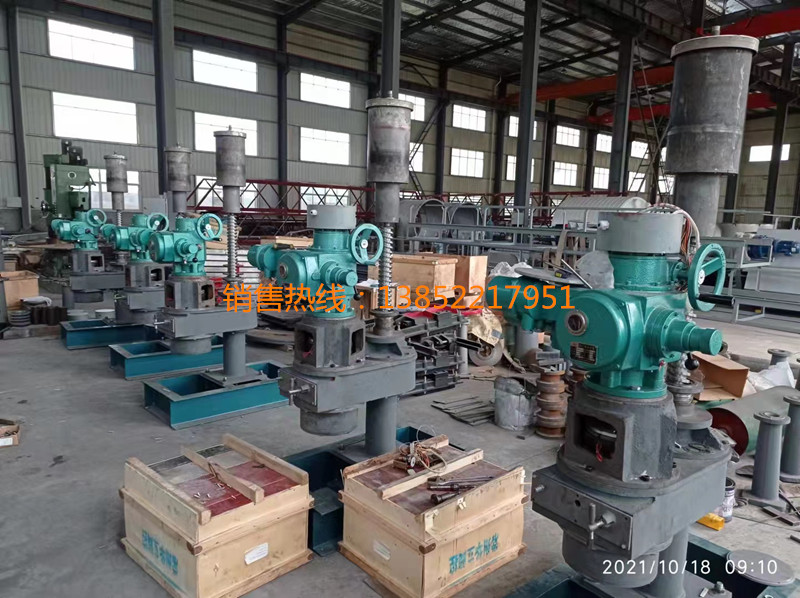

四、产品实拍图






  五、速闭启闭机操作



  1.开机前检查手刹,应保持拉开状态,全过程不可以合刹,以免发生意外。



  2.打开控制箱二道门板,合上电源安全开关,将操作面板上转换开关转至慢,此时电动装置会自动切换至普通操作模式,即同于正常电动开启与关闭。



  3.按照要求,按下对应慢开、慢关、停止按钮,可以实现任意位置的打开和关闭。



  六、设备的可靠性及耐久性



  1、设备无故障运行时间不少于20000小时。



  2、设备每年检修一次,电动头、轴承使用寿命在10年以上,防护层年限不少于5年,电器元件不少于3年。



  七、设备的防腐



  1、除锈达Sa2.5级标准。



  2、涂富锌底漆,云母氧化铁中间漆,醇酸面漆,面漆采用烘漆工艺。



  3、包装前对机加工面按GB4879标准要求做防腐处理。



  4、运输、安装过程中涂层破损,严格按涂装工艺进行修复,其质量水平不低于原涂层的质量水平。



  八、速闭启闭机安装



  1.安装速闭启闭机之前,应模拟启闭机丝杆轴线,按闸门安装使用说明先安装好闸门。



  2.清理现场及预埋件表面渣质,复核土建,如土建误差超出规定范围应采取返工等相应补救措施,确保顺利安装。



  3.按5吨吊重,制订现场吊装方案及安全预案,室内可采用三角吊架,做到安全文明施工。



  4.分别将速闭机本体及丝杆搬运至现场搁实,特别注意:丝杆为高精度加工件,应做到防变形、防碰撞、防碎等。



  5.自备速闭启闭机平台的,应在安装前将平台校装到位。
